看不见的“隐形骨架”——天子山大桥承台围堰BIM预演纪实

工程界流传着一句话：跨海跨江大桥，考验的不仅是桥面以上的雄伟，更是水面以下看不见的功夫。

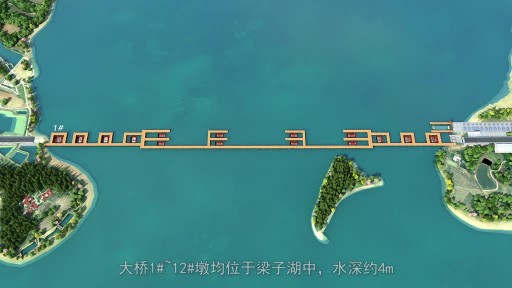

天子山大桥，主桥采用三拱五跨中承式拱桥设计，最大跨径达320米，主拱高105米，相当于30多层楼高，为我国最大跨度中承式多连拱桥。但真正让施工团队捏把汗的，不是那跨越千米的优美拱弧，而是湖面下那些看不见的“隐形骨架”——主墩承台。

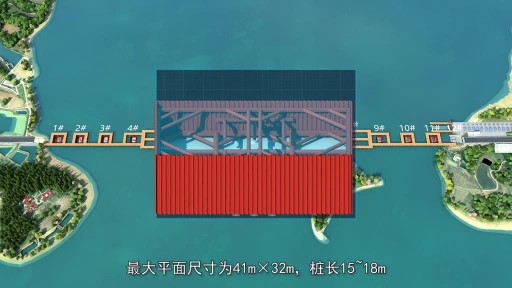

每个主墩承台长29米、宽17米、高5米，是整座大桥最关键的受力结构。184根18米长的钢板桩，在水下构筑起一个巨大的封闭式围堰，通过 “双层支撑”工艺实现精准开挖。围堰下方，15根直径3米的C40水下混凝土端承桩直插岩层，单桩承载力超过万吨。

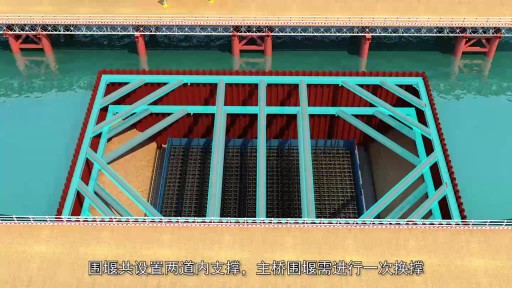

然而，承台施工面临三大难点：第一，围堰深度大，内支撑需要安装两道并完成一次换撑，工序逻辑复杂，稍有不慎就可能造成围堰变形；第二，梁子湖是国家级的武昌鱼种质资源保护区，生态要求极高，传统工艺扰动过大；第三，主墩为拱形V腿刚构，承台与墩身锚固方式特殊，钢筋预应力布设密度极高。如此复杂的施工组织，平面图纸和文字方案根本讲不清，而三维BIM动画，成为唯一能让所有参与方“同步看懂”的办法。

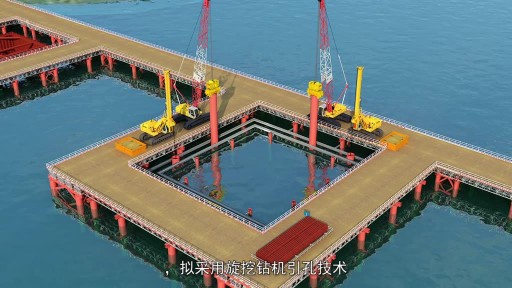

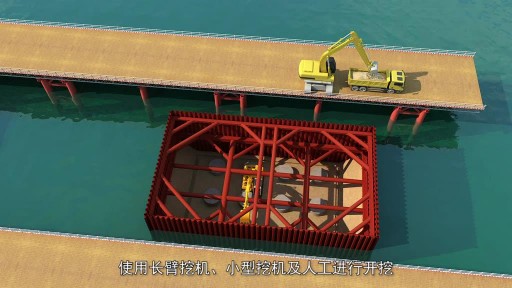

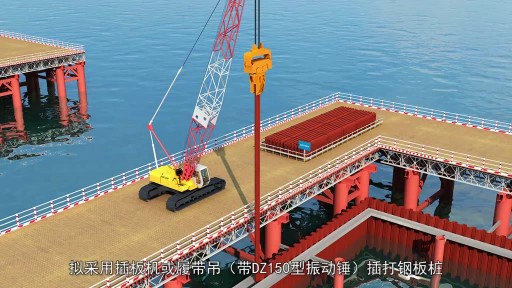

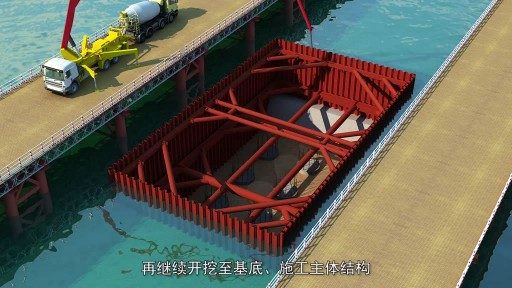

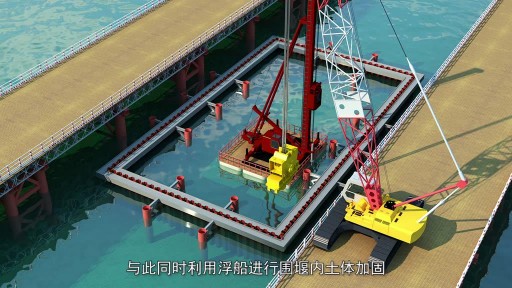

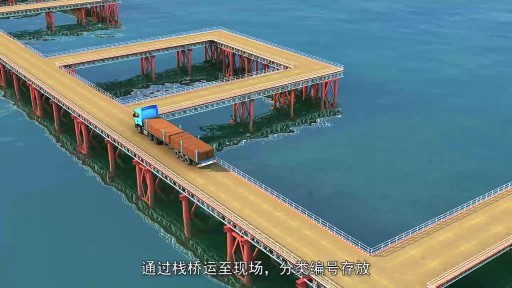

这正是工程动画的核心价值。它不是简单的“效果渲染”，而是一次基于真实BIM数据的施工预演。武汉大田影视在做天子山大桥承台围堰动画时，把整套施工逻辑做成了一条“不用解释”的视觉说明书——从184根钢板桩逐根插打到高压旋喷桩实时加固土体止水，从第一道支撑安装到抽水开挖至第二道支撑下0.5米，从第二道支撑精准就位到基底开挖后墩身与承台预应力锚固接缝，整整20多道工序，在动画中全部走通。大到围堰受力，小到钢筋接头错位，每一帧都能对应到施工方案，真正实现了 “动画即预演，预演即验证” 。

对于路桥建设企业来说，最怕的不是方案复杂，而是方案复杂但自己讲不清楚。评审会只有20分钟，业主和专家凭什么相信你的技术可行性？在BIM交底会上，一线工人如何快速掌握支撑换撑的逻辑而不出错？报奖申报时，如何让评委在几秒钟内记住你的技术亮点？——武汉大田影视提供的不仅是动画，更是一整套可视化的技术翻译服务。

成立近二十年，累计完成超1000部工程动画，港珠澳大桥、武汉二七长江大桥、狮子洋跨海通道等多个国家级工程均经由大田影视之手转化为银幕上的视听语言。无论是投标演示、技术交底、工法报奖，还是企业形象宣传，我们都能用毫米级精度的三维建模，把您的工程方案讲得让人“一听就懂、一看就信”。
